実績紹介
バイオマス有効利用設備（高効率ダイオキシン除去システム）
- #H型
- #バイオマス

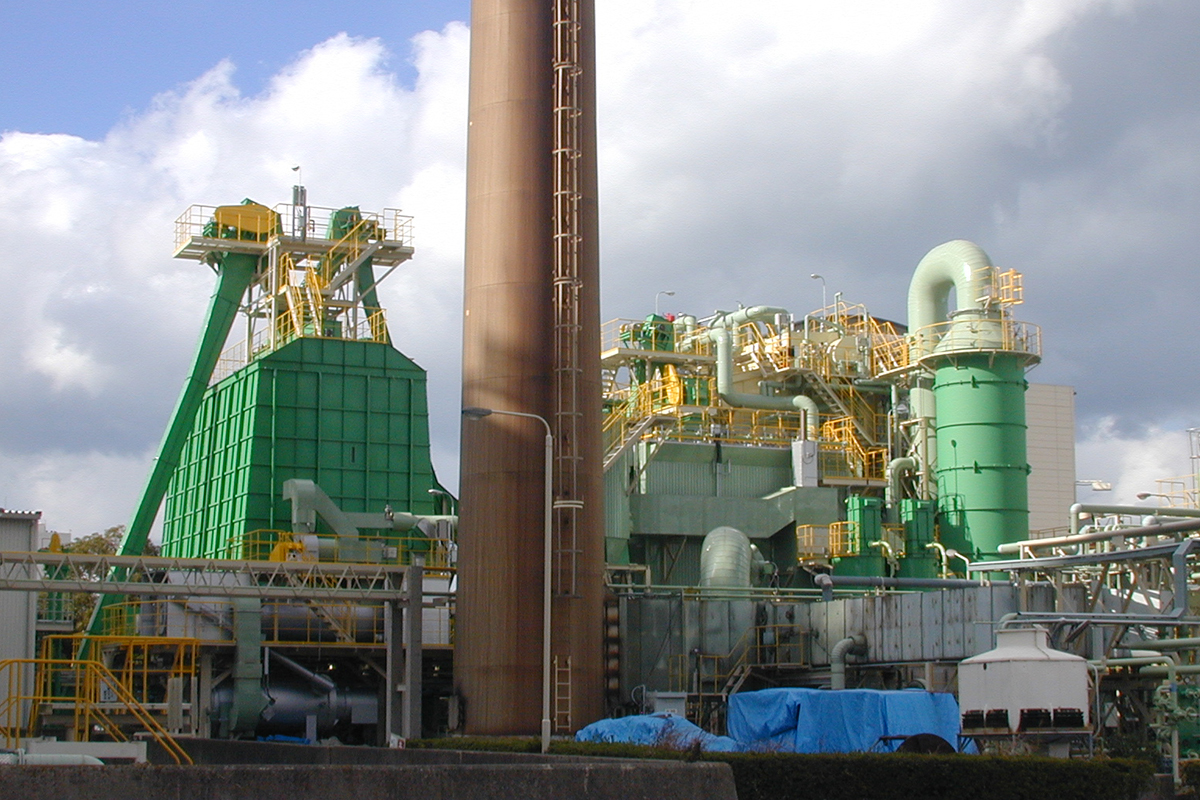

福岡臨海地区の箱崎ユーティリティ株式会社にて、木屑チップを燃料としたボイラが完成致しました。同社は、箱崎食品コンビナートに蒸気・電気などのユーティリティを供給する会社であり、24時間連続運転・年間320日運転を可能にするよう計画されました。また環境にも配慮し、排ガスおよび灰から出るダイオキシンに対して、高い除去効率を有するよう、排ガス系にはバグフィルター、灰系には熱分解処理炉を併設しました。
ボイラ仕様及び運転データ表
| ボイラ型式 | 2胴自然循環式 よしみね H-1000型 |
| 燃焼方式 | 空気散布式トラベリングストーカー |
| 燃料 | 木屑チップ 13.18 MJ/kg（LHV） |
| 蒸発量 | 29.01 t/h |
| 蒸気圧力 | 1.25 MPaG |
| 蒸気温度 | 220 ±9 ℃ |
| 項目 | 単位 | 計画値 | 運転値 | |
|---|---|---|---|---|
| ボイラ仕様 | ボイラ総合効率 | % | 84 | 84 |
| 排ガス関係 | ダスト濃度 | g/Nm3（O2=6%） | 0.05> | 0.001未満 |
| 硫黄酸化物濃度 | ppm（O2=6%） | - | 51 | |
| 窒素酸化物濃度 | ppm（O2=6%） | 200> | 190 | |
| ダイオキシン類濃度毒性等量 | ng-TEQ/Nm3（O2 = 12%） | 0.1> | 0.00072 | |
| 主灰関係 | ダイオキシン類濃度毒性等量 | ng-TEQ/Nm3 | 0.3> | 0.01 |
| 飛灰関係 | ダイオキシン類濃度毒性等量 | ng-TEQ/Nm3 | 0.3> | 0.01 |

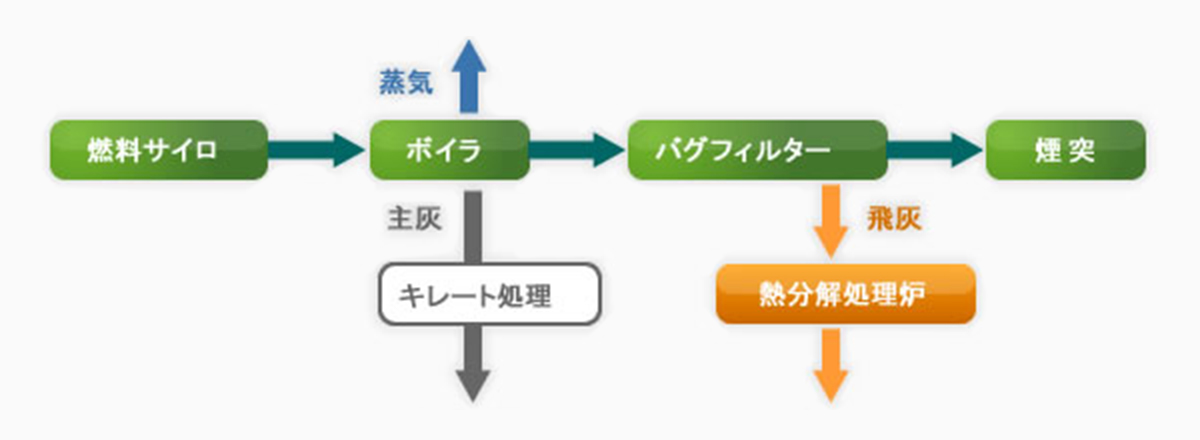

概略フロー図
