低NOxガス焚ボイラ
YSG型
ガス焚に開発された
高効率・省スペース型パッケージボイラ
YSG型はガス焚に開発された高効率・省スペース型のパッケージボイラです。フィンチューブの採用によりスーパーヒーターやエコノマイザが内蔵可能です。
- 燃料
- 都市ガス・プロパン・ブタン
- 蒸発能力（定格）
- 10,000～30,000 kg/h
- 用途
- 省スペースパッケージ
カタログダウンロード
特長
- NOx排出量
- NOx排出量 50ppm（O2=0％換算）を実現します。
- 高効率化
- 高効率による優れた経済性を実現します。
- 省スペース
- コンパクト化による省スペースを実現します。
- 燃焼性能
- CO排出量を抑えた優れた燃焼性能を実現します。
- 組み合わせによりNOxを低減
- 低NOxガスバーナーと排ガス再循環・蒸気添加の組み合わせにより、さらに低NOx化が可能です。
仕様
| 型式 | YSG-10 | YSG-15 | YSG-20 | YSG-25 | YSG-30 | |
|---|---|---|---|---|---|---|
| 実際蒸発量kg/h | 10,000 | 15,000 | 20,000 | 25,000 | 30,000 | |
| 蒸気圧力 | 最高使用圧力MPa（G） | 0.98・1.57・1.96・2.94 | ||||
| 常用使用圧力MPa（G） | 0.69〜2.75 | |||||
| 蒸気温度℃ | 飽和 | |||||
| ボイラ効率％ | 95 | |||||
| 燃料 | 都市ガス（13A） | |||||
| 通風方式 | 押し込み通風 | |||||
| バーナー型式 | 低NOx対策ガスバーナー | |||||
| 伝熱面積m2 | 100.0 | 140.0 | 180.0 | 220.5 | 260.0 | |
| 火炉容積m3 | 10.5 | 16.0 | 20.0 | 28.5 | 32.0 | |
| 燃料消費量Nm3/h | 687 | 1,030 | 1,373 | 1,716 | 2,060 | |
| ボイラ可搬高さmm（H） | 3,300 | 3,500 | 3,500 | 3,800 | 3,800 | |
| ボイラ設置幅mm（W） | 3,400 | 3,700 | 3,800 | 4,000 | 4,000 | |
| ボイラ設置奥行きmm（L） | 6,200 | 7,000 | 7,800 | 8,800 | 9,400 | |
| 最小ボイラ設置面積m2 | 21 | 26 | 30 | 35 | 38 | |
| ボイラ製品重量（空）ton | 21 | 25 | 30 | 35 | 40 | |
| 保有水量 | 基準水位m3 | 4.7 | 6 | 7.1 | 7.8 | 8.7 |
| 満水時m3 | 6 | 7.6 | 9 | 10 | 11.1 | |
| 消費電力kw | 37 | 45 | 55 | 10 | 90 | |
- 上記以外の蒸気圧力をご希望の場合は、お問い合わせください。
- 上記の燃料消費量は、常用圧力0.69 MPa(G)、給水温度20℃として算出しております。
- 上記寸法は概略値であり、若干変更することがあります。
- 燃焼空気比は、1.15とします。
- エコノマイザー内蔵型とします。
- 消費電力は、押込送風機・給水ポンプを含んだ動力です。
- その他、ご要望がありましたらお問い合わせください。

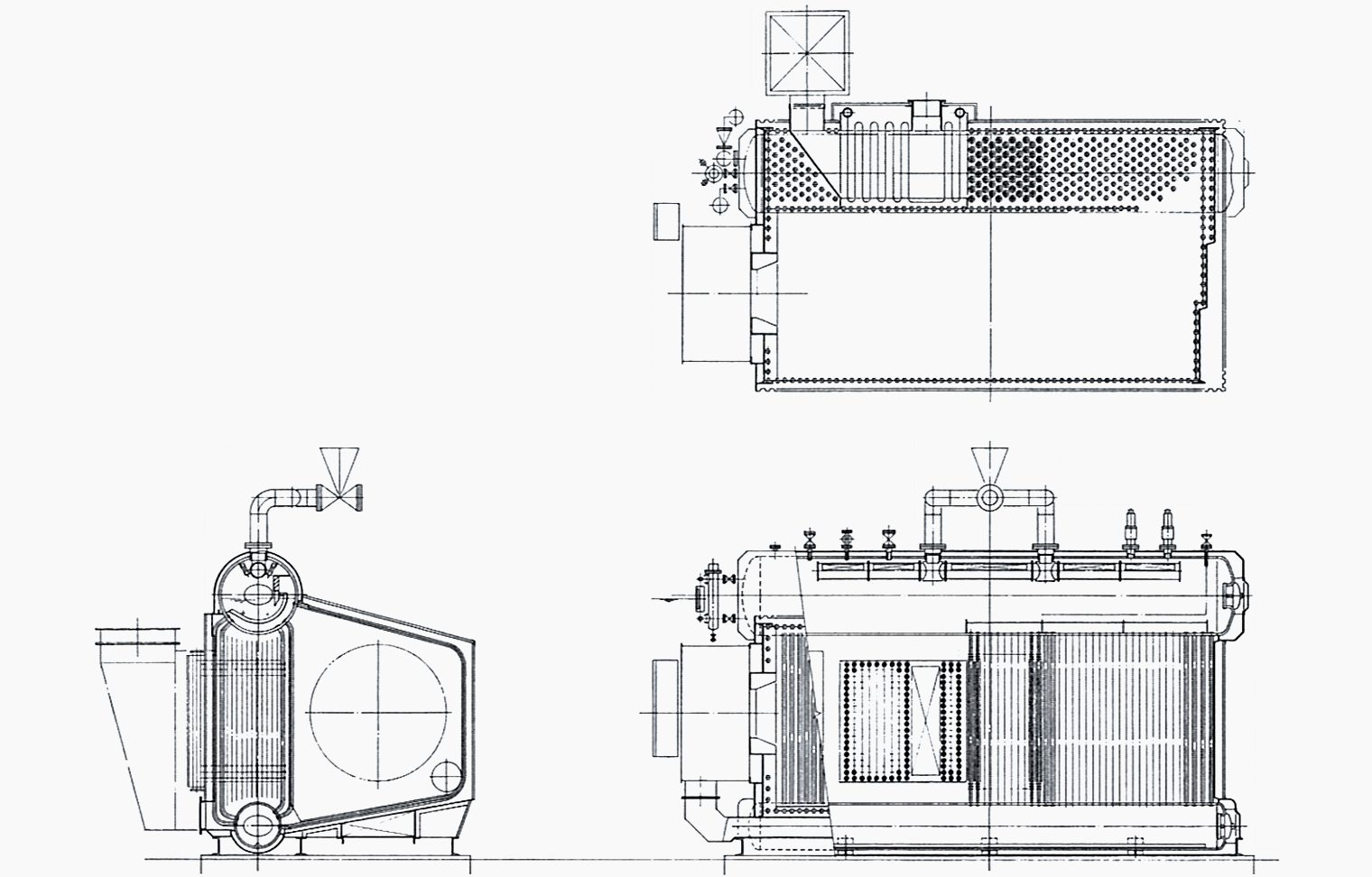

構造説明
●全溶接型燃焼室の採用・高性能伝熱管の採用により、高効率化を実現、経済性を高めました。
●エコノマイザの内蔵により、設置スペースの軽減を計りました。
（内蔵エコノマイザにて95％、外部エアヒーター設置により96％以上の高効率を実現）
●都市ガスを燃料とし、都心地での公害規制値をクリア、優しい環境づくりに能力を発揮いたします。
