バイオマス焚ボイラ
HAS型
小型バイオマス燃料ボイラとして、
採用されております。
創業以来、数多くの合板会社や製糖会社に採用されております。
- 燃料
- バイオマス燃料
- 蒸発能力（定格）
- 600～4,800 kg/h
- 用途
- 発電用・合板工場・製糖工場
カタログダウンロード
特長
- 安価・設置工期の短縮化の実現
- 燃焼室とパッケージ化されたボイラを組み合わせ、工期の短期化を実現します。
- 木質廃材・農産廃材・工場雑芥処理の実現
- 不定形・定形・粉体など様々な形態の燃料に対応します。
- 燃焼室の水冷化・非水冷化により燃料を選ばない
- 乾燥材・高湿材等様々な形態の燃料に対応します。
仕様
| 型式 | 500-IF | 1000-IF | 2000-IF | 3000-IF | 4000-IF | |
|---|---|---|---|---|---|---|
| 実際蒸発量 | 定格kg/h | 600 | 1200 | 2400 | 3600 | 4800 |
| 常用kg/h | 500 | 1000 | 2000 | 3000 | 4000 | |
| 木屑燃焼量kg/h | 165 | 330 | 660 | 990 | 1320 | |
| 主蒸気弁径mmφ | 50 | 80 | 100 | 100 | 125 | |
| 給水弁径mmφ | 25 | 25 | 25 | 25 | 40 | |
| 吹出弁径mmφ | 25 | 25 | 25 | 25 | 25 | |

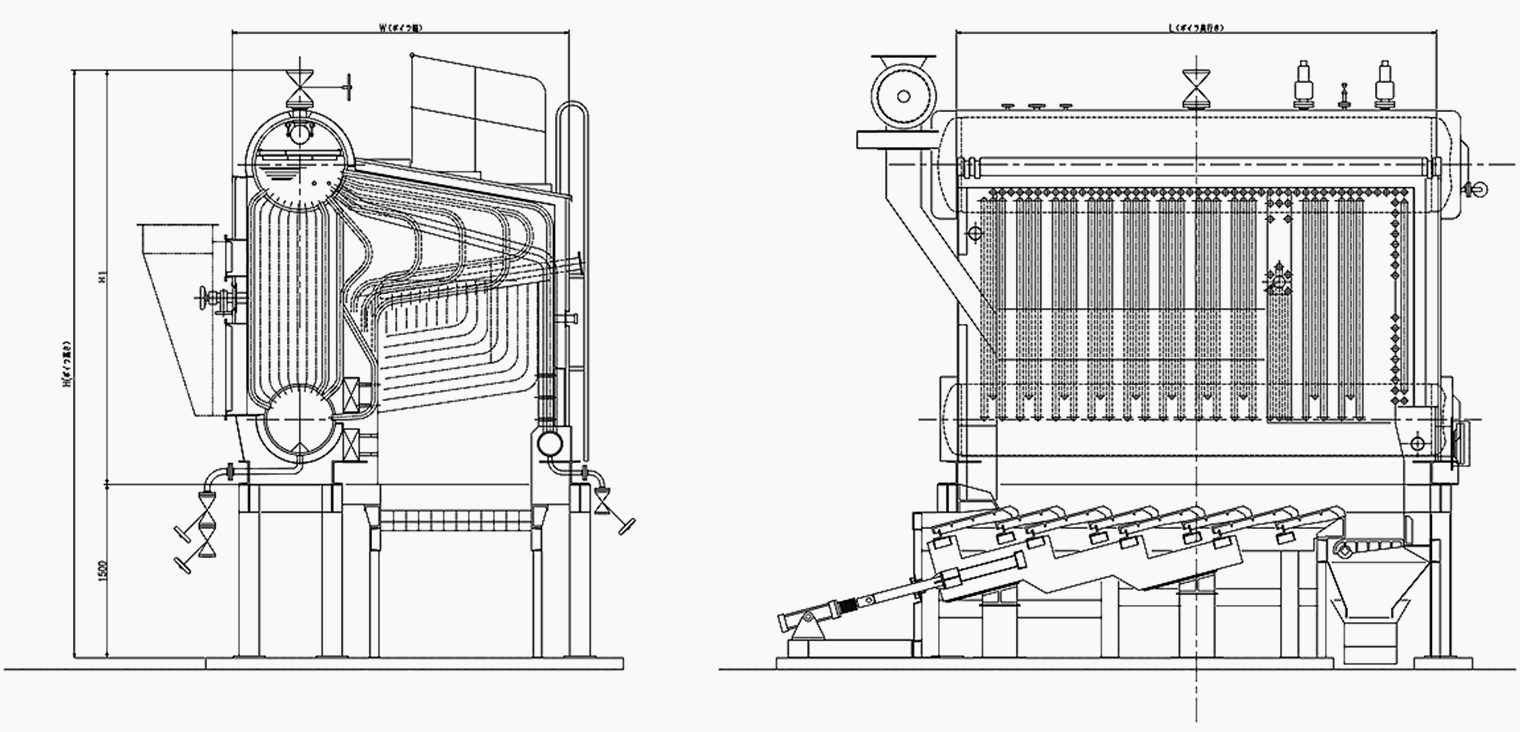

| 据付寸法 | ボイラ最高部高さH | 4236 | 4261 | 4681 | 4732 | 5096 |
| 上ドラム中心高さH’ | 2736 | 2761 | 3181 | 3232 | 3596 | |
| ボイラ正面幅W | 1799 | 2027 | 2027 | 2320 | 2320 | |
| ボイラ奥行L | 1732 | 2121 | 2967 | 2967 | 3812 | |
- 主蒸気弁径は常用圧力0.6～1.0 MPaの場合を示します。
- 標準製品は最高使用圧力1.0 MPaですが、ご要望により5.0 MPaまで製作いたします。
- 燃焼量は木屑の場合を示します。（11.3 MJ/kg、給水温度20℃、蒸気圧力0.7 MPa）
